خط التورتيلا  000 10 قطعة في الساعة



المواصفات العامة



السعىة	10.000 قطعة في الساعة	أبعاد الضاغطة	1450ملم  x 1100 ملم
التقطيع والتدوير	6	الفرن	3 طوابق
متوسط الترييح	10 دقائق	التعداد و المكدس	تعد من 4 الى 20 قطعة
سعة الضغط	12 قطعة	التحكم	PLC – شاشة اللمس
قطر المنتوج	18 – 30 سنتمتر	دقة الوزن	±2 (سنتمتر) / (غرام )

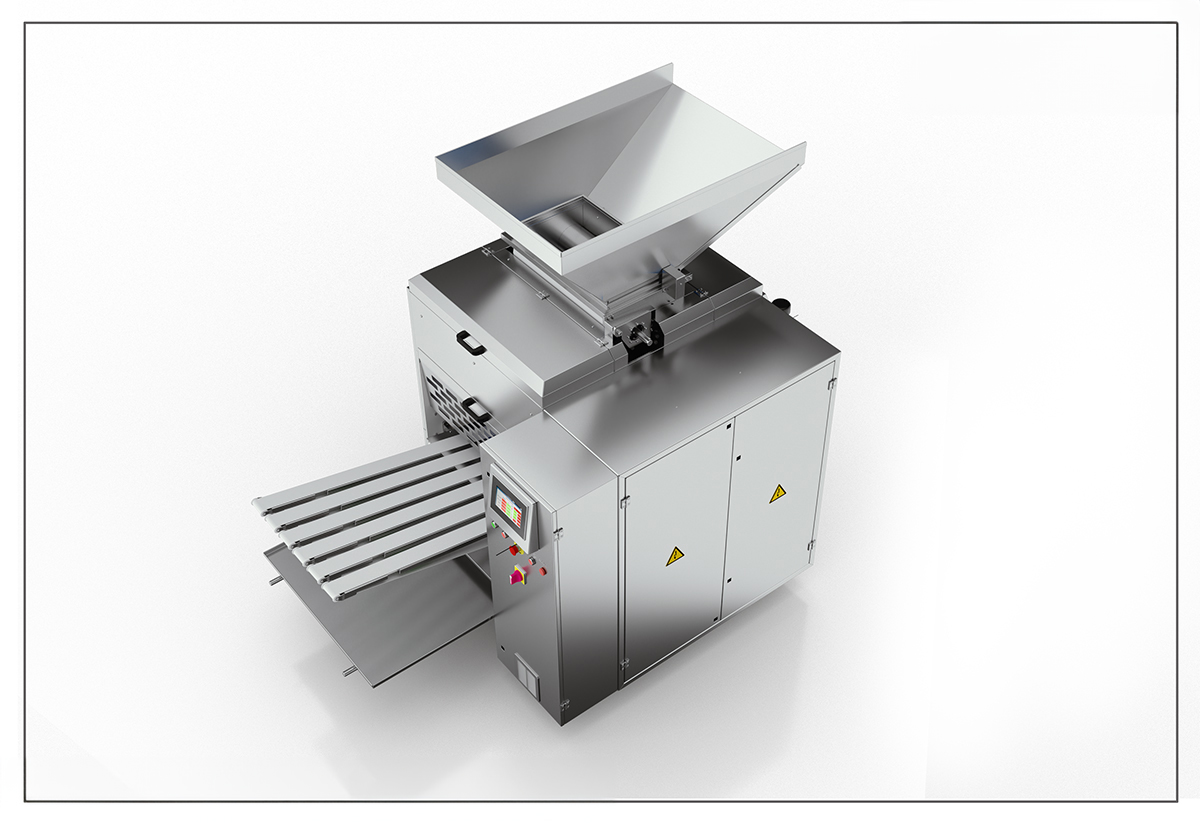

التقسيم

• سعة تصل الى11 000 قطعة في الساعة
• مجموعة الوزن تترواح بين 140- 40غرام [غ 2 +]
• 6قطع قطر 50 مم مكابس
• اسطوانة خارجية قابلة للتغيير لأوزان مختلفة
• أحزمة مخارج بست 6 صفوف
• التزييت يكون اتوماتيكي
• ضوابط متغيرة السرعة للمحرك الرئيسي ووحدة التقريب
• منفضة الطحين
• سعة خزان العجين 210 كيلوغرام
• اجمالي الطاقة 5 كيلو واط
• لوحة اللمس HMI 7 İnc
• نوع التحكم PLC

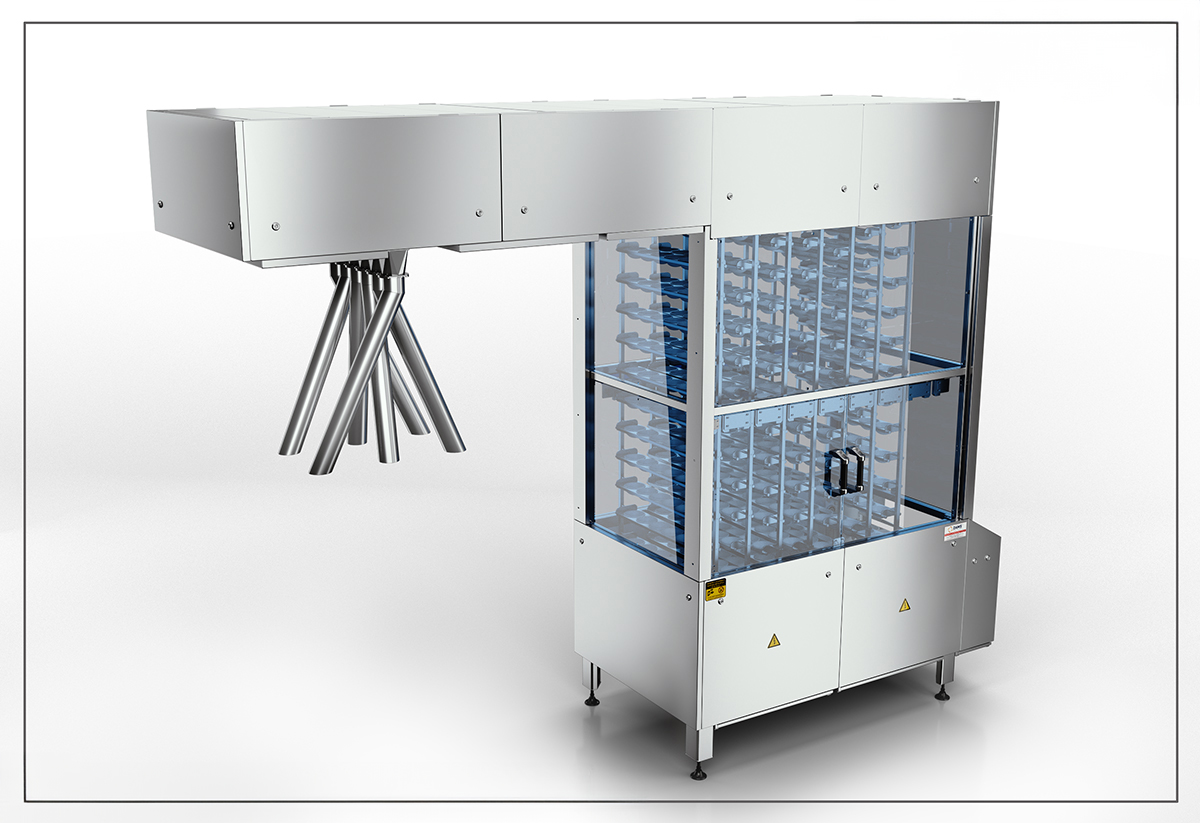

قسم الترييح

• مدة الترييح تترواح ما بين 10 دقائق بالنسبة 10 000 قطعة في الساعة 6 جيوب من الفولاذ المقاوم للصدأ لحامل العجين
• 278 قطعة صينية نشطة
1668 جيب نشيط
• سلسلاتان 2 أسطوانيتان للنقل السري
• اجمالي الطاقة 1.5 كيلو واط
• سهولة الوصول للصيانة
• مفاتيح الأمان على الأبوابظ

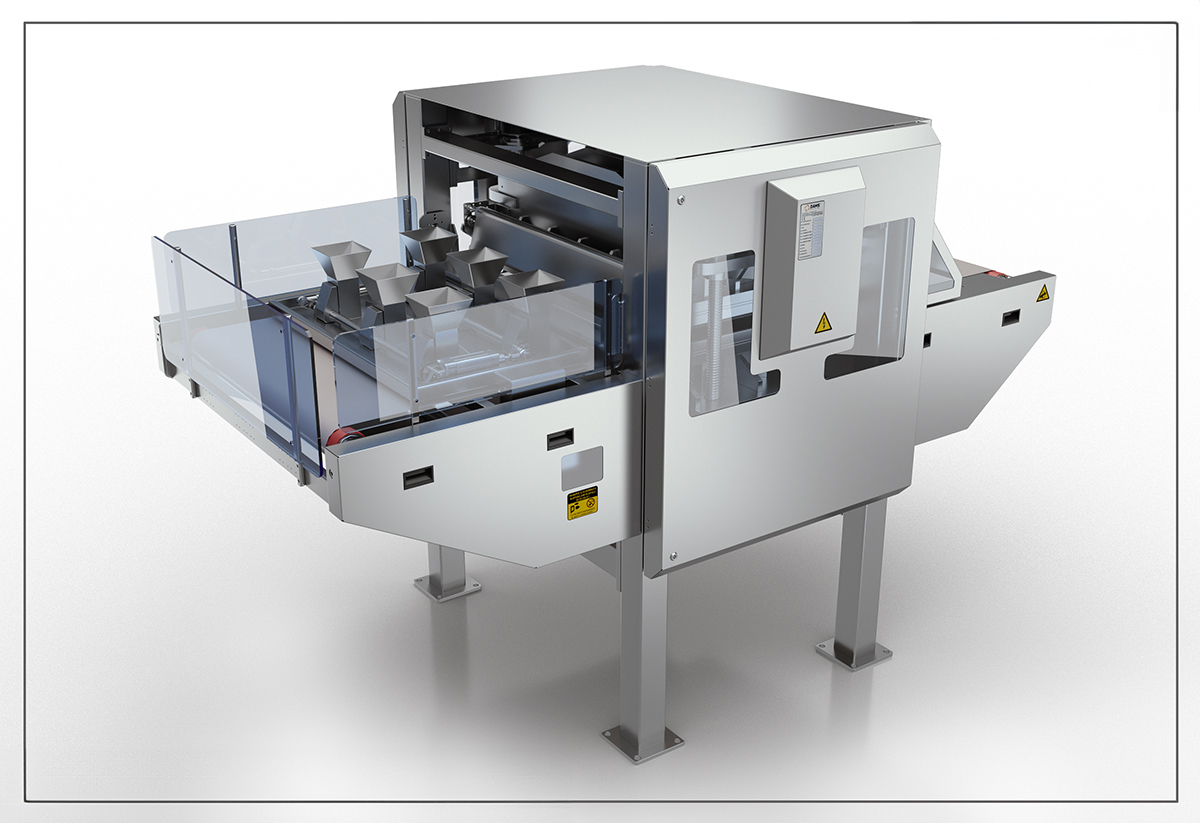

الضاغطة

1100X1450 صحون ألومنيوم علوية وسفلية
• نطاق قطر المنتوج Ø18cm- Ø30cm التحكم +2 سنتمتر
• 14 تمريرة في الدقيقة
• تقوم بالضغط على12 منتجات دفعة واحدة
• قدرة التسخين الاجمالية 72 كيلو واط بواسطة سخانات خرطوشة
• PID متحكم في درجة الحرارة لادارة الحرارة المثلى
• وحدة التشكيل الهوائية مسبقة
• لوحة علوية متحركة مع محرك لولبي كروي رقيق
• يتم تشغيل المسامير الولبية الكروية بواسطة محركات مؤازرة للحصول على أفضل دقة مم ,010-+
• يمكن تغيير قطر المنتج ودرجة حرارة اللوحة على شاشة اللمس HMI
• حزام ضغط التفلون بجهاز تتبع الي هوائي
• اطار رئيسي شديد التحمل
• اجمالي الطاقة 86 كيلو واط
• نطاق قطر المنتج Ø18cm- Ø30cm, التحكم 2+ سنتمتر
• لوحة 7 بوصة تعمل باللمس HMI
• التحكم بواسطة PLC

الفرن و ناقل التغذية

• ناقل من نوع سلات مدعوم بسلسلة أسطوانية بوصة 1
• الموقد مزود بناقل مقاوم للحرارة لنقل العجين الى غرفة الخبز
• غطاء الفرن مصنوع من الفولاذ المقاوم للصدأ معزول بطبقة من الزجاج العازل نوع خاص لتقليل تسرب الحرارة الى الداخل
• الفرن معزول بمسافة 30 سنتمتر من الجانبين لتوفير الطاقة وتقليل تسرب الحرارة للخارج
• الطول 12 مترا اجمالي سطح الخبز1110 4 متر 3 طوابق
• ثلاث 3 طويلة المدى لكل طابق باجمالي 9 شعلات
• يمكن تعديل درجة حرارة كل ارضية على حدة
• يحتوي كل ناقل ارضي على محرك ويمكن تعديل السرعة بشكل فردي
• تنزلق التورتيلا الى الارضية السفلية بواسطة منزلقات الاصابع المصنوعة من الفولاذ المقاوم للصدا
• اجمالي الطاقة 7 كيلو واط

برج التبريد

• هيكل من الستانلس ستيل
• حزام تغذية منديل مائل مزود بجريبتوب مانع للانزلاق
• عرض 1100 حزام معياري عريض ومفتوح للتبريد الفعال
• كثافة عالية PE يدعم الحزام
• بمجموع 72 متر طول التبريد الفعال 9طبقات X8متر الطول
• مدة التبريد 4 دقائق
• جزء فحص المنتج في الطابق الاخير
• اجمالي الطاقة 6 كيلو واط

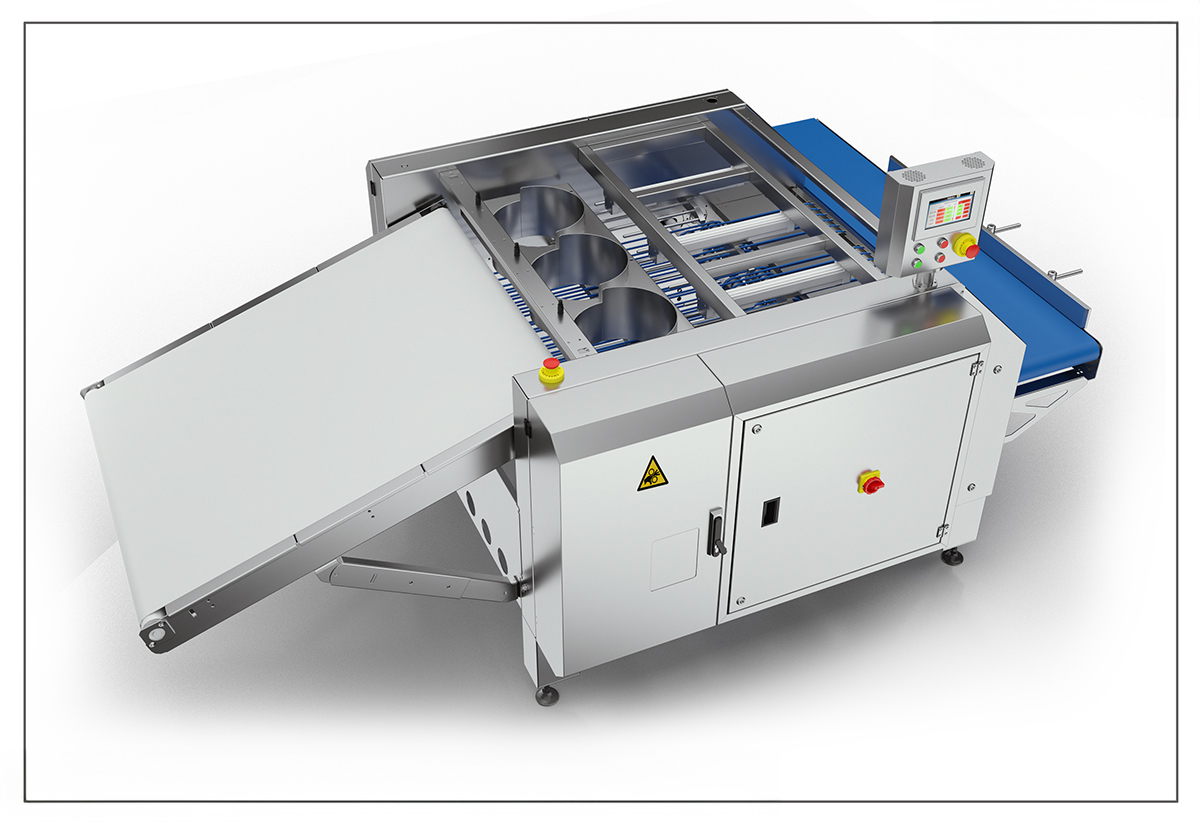

التعداد و المكدس
• هيكل صلب من الستانلس ستيل
• 3 صفوف من الانتاج
• سعة 3500 قطعة في الساعة لكل صف
• mm 1100 حزام تغذية عريض مطلي بالسيليكون غير قابل للانزلاق
• ارتفاع حزام التغدية قابل للتعديل
• عد وكدس 4 الى 20 قطعة حسب السماكة
• المزالق القابلة للتغيير للتكديس المستقيم يكون اختياري
• تفريغ المداخن الهوائية
• HMI لمسة الشاشة
• FDA الاسطح الملامسة للأغذية المعتمدة من ادارة الغذاء و الدواء

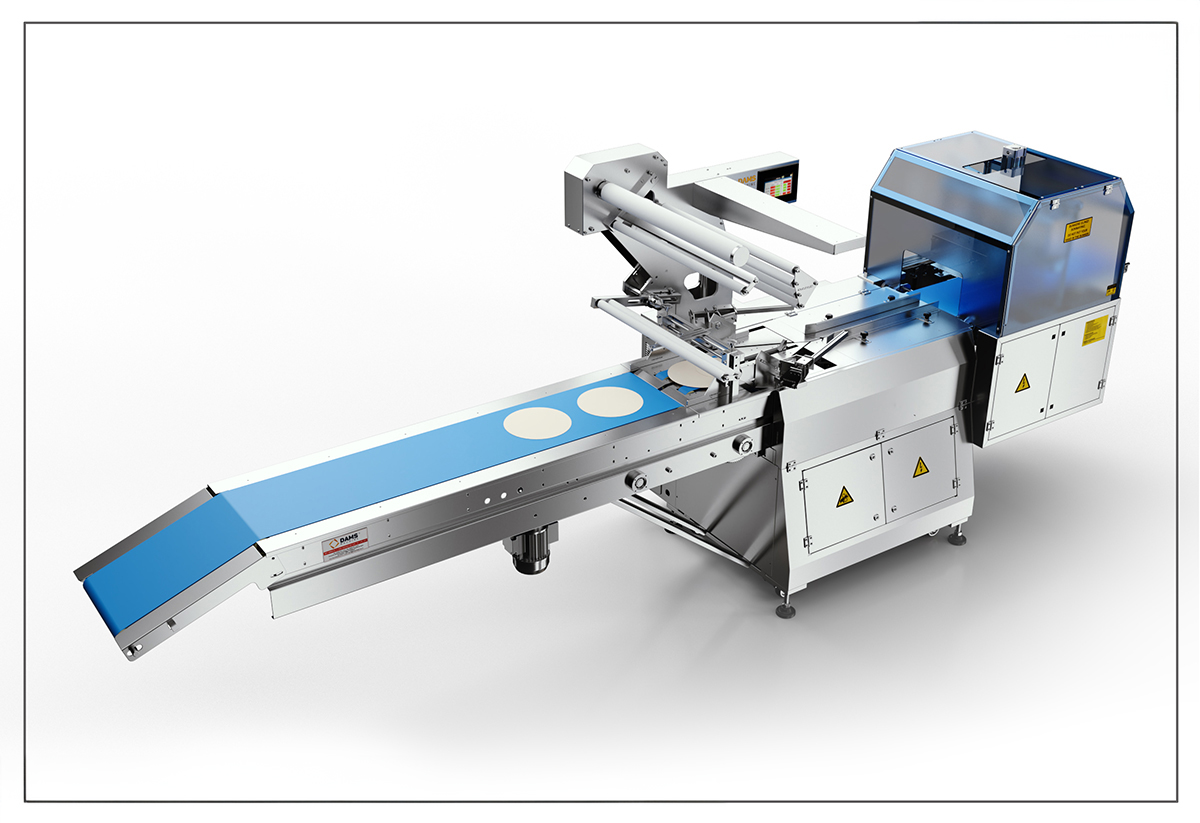

• ناقل منفد لماكينات التعبئة والتغليف اختياري
• اجمالي الطاقة 2 كيلو واط
• التحكم PLC

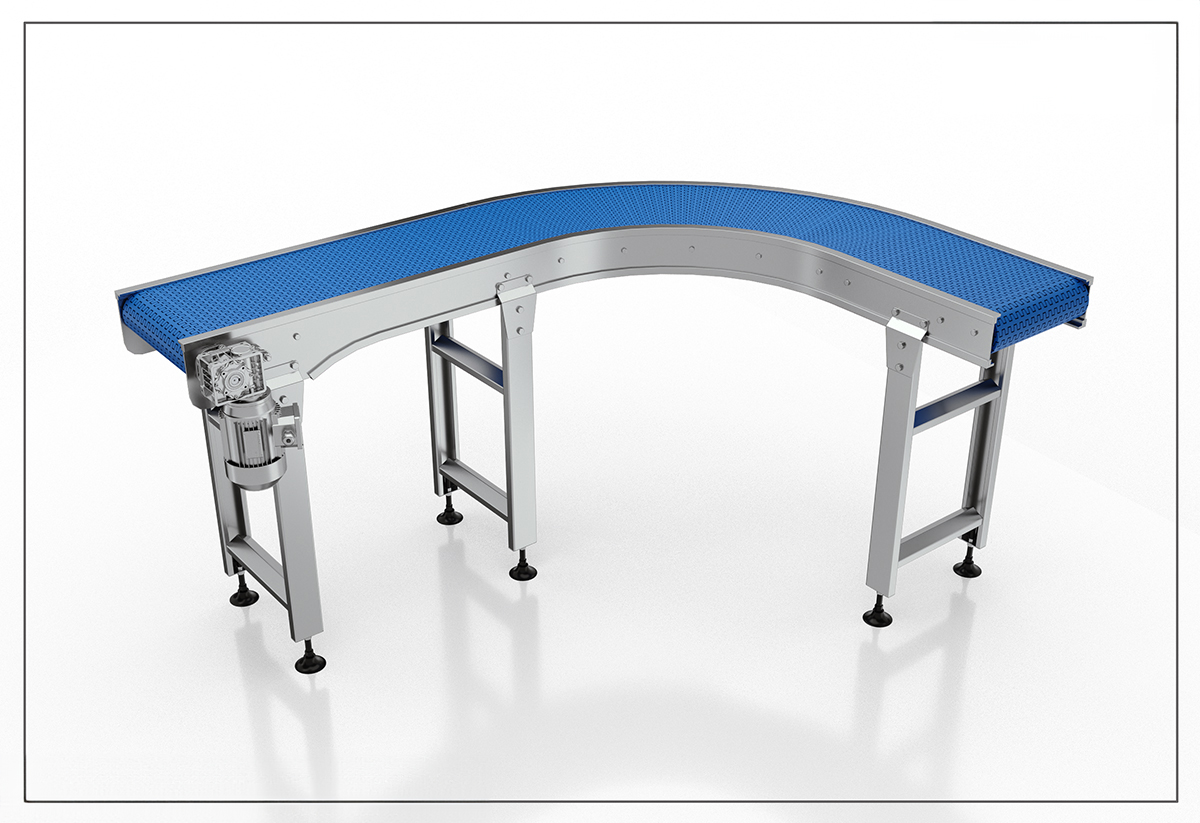

ناقل منحنى معياري

• هيكل من الستانلس ستيل
• حزام منحنى معدل
• عرض 350 مليمتر
• كثافة عالية
• اجمالي الطاقة 0.37 كيلو واط
